北京一体化气浮机型号
编辑:气浮机厂家中侨启迪 来自:http://www.zhongqiaohuanjing.com /日期:2023-11-21 13:06 | 人气:
1、项目名称
项目名称:100T/h
项目位置:北京
2、设计参数
a、污水性质:/
b、处理水量:设计处理水量为100T/h,污水处理设施24h运行。
以下就是小编为大家介绍的北京一体化气浮机的应用与型号参数。
一、概述
溶气气浮机是污水处理行业常用的一种固液分离设备,能够有效的去除污水中的悬浮物、油脂、胶类物质,是污水前期处理的主要设备。

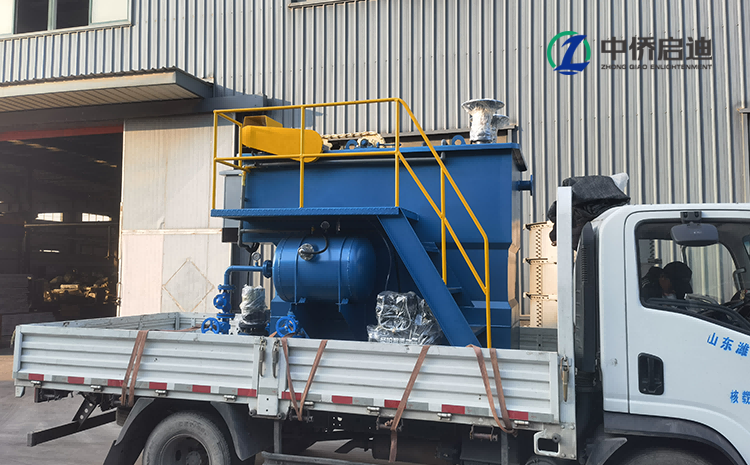

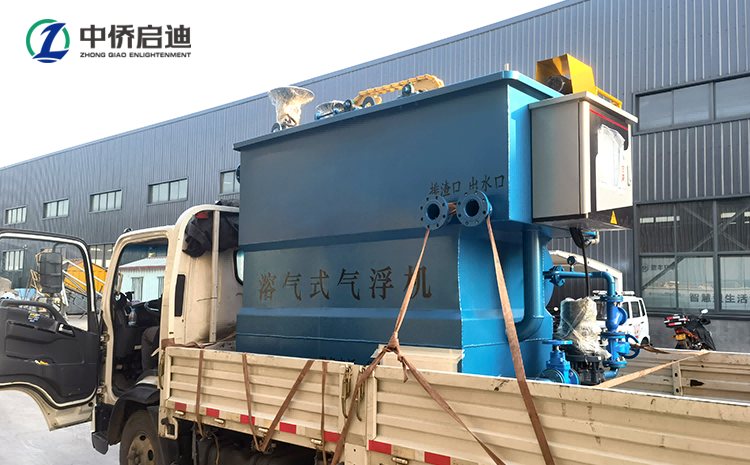

(一)结构特点:设备主体为长方形钢制结构。主要部件由溶气泵、空压机、溶气罐、长方形箱体、气浮系统、刮泥系统等组成。
1.溶气罐产生气泡细小,粒径为20-40um,粘附絮凝物牢固,能够达到良好的气浮效果;
2.絮凝剂使用量少,成本降低;
3.操作规程易于掌握,水质水量易于控制,管理简单。
4.设有反冲洗系统,释放器不易堵塞。
(二)工作原理:溶气罐产生溶气水,溶气水通过释放器减压释放到待处理的水中。溶解在水中的空气从水中释放出来,形成20-40um的微小细泡,微气泡同污水中的悬浮物结合,使悬浮物比重小于水,并逐渐浮到水面形成浮渣。水面上备有刮板系统,将浮渣刮入污泥池。清水从下部经溢流槽进入清水池。
(三)使用范围:1.用于去除污水中固体悬浮物、油脂和各种胶状物,如:石化、煤矿、造纸、印染、屠宰、酿造等工业企业的污水处理;2.用于回收有用物质,如:造纸白水中细小纤维的收集。
二、技术关键与特点
1、处理效率高
气浮处理效率的高低,取决于单位体积溶气水所能浮起的浮粒子的最大绝干重量,我们将其定义为单位浮量,这是溶气水质好坏的一项客观指标。空气属于难溶于水的物质,常压下空气在水中的溶解度约为1.8%,在O.3Mpa的压力下,溶解度可达到5.4%,如何让这些有限的溶解空气充分发挥作用,是气浮技术的关键。而缩小气泡的直径、增大气泡群密度、改良气泡群的均匀度,是提高气浮效率的关键,三者互相关联、互相制约。所以,在溶解空气总量一定的前提下,缩小单个气泡的直径,既可增大气泡群密度,同时气泡群的均匀性也可以得到改善,传统气浮效率低,其最重要的原因就是因为所产生的气泡直径过大,主体气泡群气泡的直径一般都在50UM以上,气泡群的密度(消能后单位体积溶气水中所含气泡个数)一般在108/m3以下,气泡群均匀性(主体气泡群数量占气泡数量的比例)差,直径大于100UM的气泡占85%以上,这些气泡都属于无效浮选气泡,而且由于气泡直径过大导致气泡上升速度过快,致使絮凝体遭到冲击而破裂,浮选效果降低。而本案所产生的微气泡直径在1UM左右,密度高于102个/cm。,同时气泡大小均匀,这就保证了较高的处理效率和非常好的处理效果。
2、溶气利用率高
本案的溶气利用率近80-90%,传统的涡式气浮只有10%左右,而早期的气浮仅为6%左右,气浮效率的高低,同溶气效率没有太大的关系,最终取决于溶气利用率的高低。以溶气压力为例,从0.3Mpa提高到0.5Mpa,其溶气效率最多也只能提高一倍,但能耗却高出好几倍,以溶气效果为例,若从50%的溶气效率提高到100%,其气浮效率最多也只能提高一倍,但相应的溶气设备在构造上就要复杂的多,检修也相应复杂。
3、简便实用的溶气水装置
本案溶气罐的设计采用了与传统理论不同的设计依据,否定了以水力停留时间为主要依据的设计方法,实现了小容积大处理量,为增大气水接触面积采用了四级预混合机构,气、水在极短的时间内即可达到均匀状态。
4、高效率的气泡发生器
传统气浮由于其释放器本身的缺陷和局限性,也对浮选效果产生了致命的影响,如涡凹气浮采用的是利用高速旋转的叶轮将吸人的空气打碎而产生气泡,且不论高速旋转的叶轮会同时将絮体搅碎,破坏悬浮物,仅是这种产生气泡的方式,就决定了这种结构无法产生10UM以下的微气泡,。因为要通过机械剪切产生微气泡,首先要克服的是气泡的表面张力,气泡越小,其表面张力就越大,要消耗的能量就越高,目前获得的气泡直径最小的方法是电解,其次就是压力溶气,本案所采用的气泡发生器,以其合理的设计,实现了空气从溶气水到微气泡的完美的转化,具有以下优势:
(1)可以最大限度的消除溶气水的能量,也就是说,可以最大限度的使溶气从溶解平衡的高能值降到几乎接近常压力的低能值。溶气水的消能是能量的转移,而不是能量的消失。最大消能,是指获得物理性能优良的微气泡的前提下,能量转换的最高值。本案所采用的气泡发生器的消能比可达99.9%,而普通气泡发生器最高只能达到90%。
(2)在获得最大消能比的前提下,具有最快的能量消减速度,也就是说具有最短的能量消减时间,即可以在最短的能量消减时间内获得最大能量消减比。
(3)溶气水从高能值降到低能值的过程中没有涡流反冲之类的流态产生。众所周知,微气泡自形成以后,就伴随着一系列的气泡合并作用,合并作用是由表面能的自发减少所决定的,两个体积相同的泡合并后,其表能减少20.63%。若在释放器中存在有利于气泡合并的结构的话,那通过该装置获得理想的微气泡是不可能的。只能杜绝溶器的涡流,反冲,才能从根本上避免微气泡的合并。

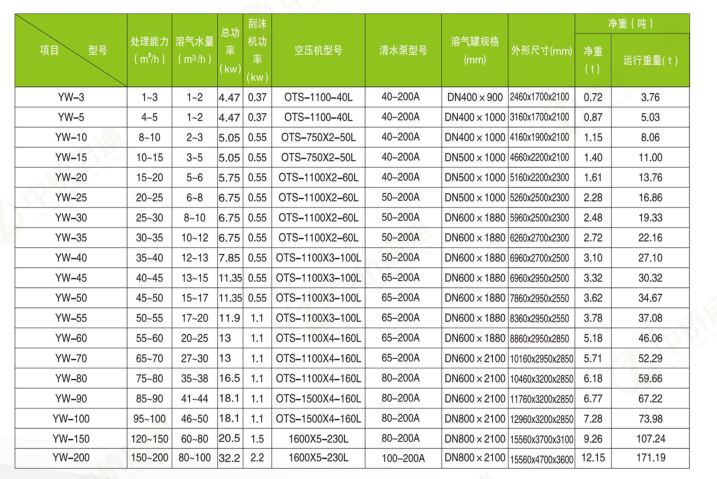

三、气浮机的型号参数
